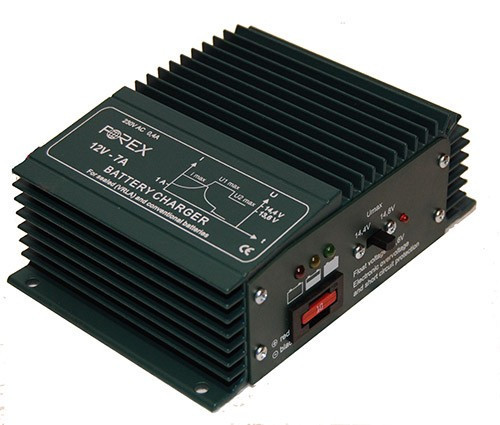

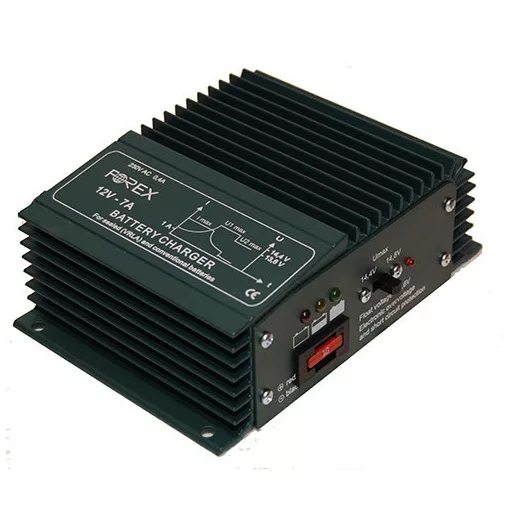

Polnilec je primeren za nenadzorovano, samodejno polnjenje 12V baterij (motorno kolo, kombi, čoln, prikolica).
Napetost polnjenja je izbirna s stikalom: 14,4V – 14,8V
Po zaključku postopka polnjenja se preklopi na vzdrževalno polnjenje (13,6 V), tako da lahko baterijo uporabljate toliko časa, kolikor želite, brez nevarnosti prepolnjenja. Primeren je tudi za vzdrževalno polnjenje neuporabljenih baterij.
Prednost v primerjavi z uvoženimi polnilci iz Daljnega vzhoda je v tem, da tudi v primeru polnjenja ne postane trajno neuporaben, če je moker, padel ali drugače poškodovan, saj je izdelan doma in ga je zato mogoče popraviti.
Tehnični parametri
| Nazivna vhodna napetost | < td>230 V AC, 50 Hz
| Maksimalni tok polnjenja | 7 amperov< /span> |
| Maksimalna napetost: | 14,4V/14,8V±0,1V< /td> |
| Sekundarni varovalka: | 10A rezilo |
| Maksimalni povratni tok brez omrežja: | 3mA(14,4V); 15mA (14,8V) |
| Temperatura okolice: | 0-40° C< / td> |
| Delovna temperatura: | maks.60°C |
< tr> Lastnosti polnjenja: | IUu- 7A -14,4V/14,8-13,6V | | Velikost: | 115*160*57mm |
| Teža : | 1,2 kg |
| IP zaščita: | < td>44
| Razred zaščite pred dotikom: | Razred I (zaščitna ozemljitev). ) |
Naprava je opremljena z elektronsko zaščito pred kratkim stikom in preobremenitvijo.
Postopek polnjenja
Povežite izhod izklopljenega polnilca z baterijo in pazite na pravilno polariteto: rdeči priključek na pozitivni pol, črni priključek na negativni pol. (V nasprotnem primeru se 10A varovalka na kablu prežge, tudi če polnilec ni vklopljen! Varovalko je dovoljeno zamenjati samo z novo, tovarniško vloženo z enako vrednostjo.) Ob vklopu polnilca baterije se medtem pojavi iskra, ko se priključki dotaknejo, zato tega postopka ne smete izvajati v eksplozivnem okolju! Polnilec se ne poškoduje niti pri zaprtih priključkih. Priključite vtič naprave v električno omrežje. Polnilec je dovoljen priključiti samo na vtičnico z zaščitno ozemljitvijo!
Postopek polnjenja se začne s konstantnim tokom. Sveti zelena+rumena+rdeča LED. V tem času polnilec polni z skoraj konstantnim tokom (7A), dokler napetost na priključkih baterije ne doseže 14,4V/14,8V, glede na nastavljeno Umax s stikalom. Pri nastavitvi 14,8V sveti rdeča LED ob stikalcu.
Med fazo konstantne napetosti se tok polnjenja postopoma zmanjšuje, približno do 1A. Sveti zelena+rumena LED.
Pri nastavitvi stikala 14,4V lahko običajno polnite vgrajene zagonske baterije, pri nastavitvi 14,8V pa ciklično uporabljene AGM baterije.
V vseh drugih primerih upoštevajte navodila za polnjenje baterije. Nato se nadaljuje s polnjenjem pri znižani napetosti 13,6 V, dokler baterija ni odklopljena od polnilca. V tem primeru sveti zelena LED. Baterija velja za napolnjeno, ko sveti samo zelena LED.
Baterije:
- tekoče zagonske in vozne baterije 3 Ah - 220Ah- napolnjene elektrolitske baterije 3 Ah - 220Ah
- napolnjene (gel) baterije 20-220Ah
Uporabniški priročnik (pdf)
